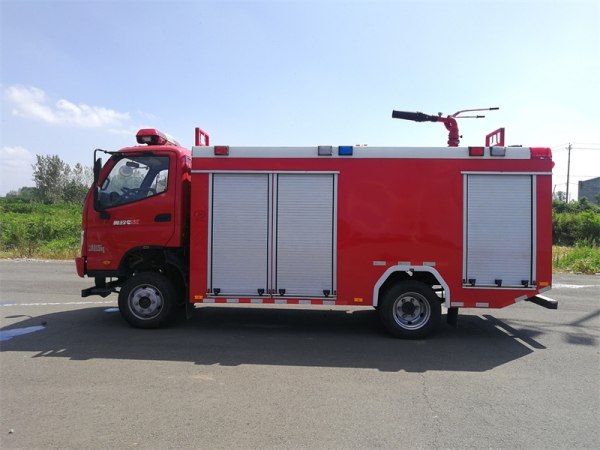

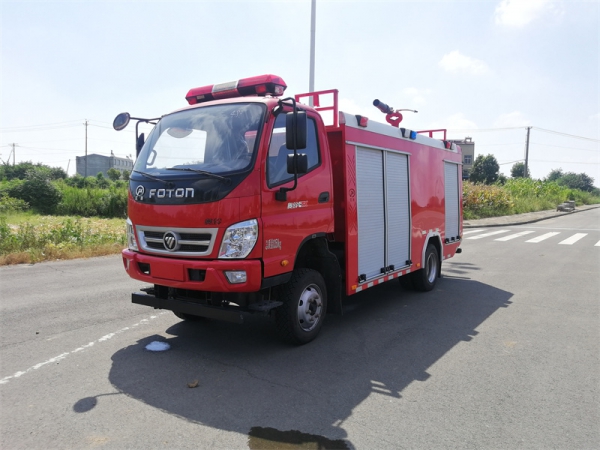

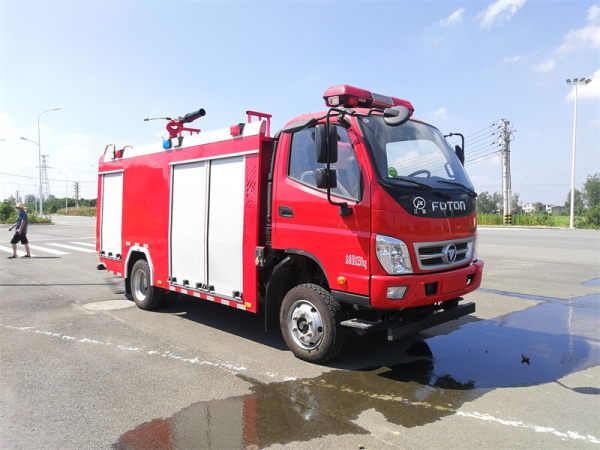

福田2.5吨水罐消防车（国六排放，免征车型） | |||
产品名称 | JDF5081GXFSG25/B6型水罐消防车 | 驾驶室准乘人数(人) | 2 |
总质量(Kg) | 7750 | 罐体容积(m3) | 2.4 |
额定载质量(Kg) | 2400 | 外形尺寸(mm) | 6265×2015×3060 |
整备质量(Kg) | 5200 | 货厢尺寸(mm) | ×× |
接近角/离去角(°) | 24/15 | 前悬/后悬(mm) | 1110/1795 |
轴数 | 2 | 轴距(mm) | 3360 |
轴荷(Kg) | 2400/5350 | 最高车速(Km/h) | 100 |
其它 | 罐体容积:2.4立方米,罐体尺寸:1205×1910×1090mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:100×100mm,与车辆连接方式:螺栓连接,后防护离地高度:460mm。ABS系统型号:ABS-E,生产企业:威伯科汽车控制系统(中国)有限公司;ABS系统型号:ABS-VI.E,生产企业:广州瑞立科密汽车电子股份有限公司。主要专用装置有消防泵、消防炮。 | ||
【底盘技术参数】 | |||
底盘型号 | BJ2081VEJDS-AB1 | 底盘名称 | 越野载货汽车底盘（二类） |
商标名称 | 福田牌 | 生产企业 | 北汽福田汽车股份有限公司 |
外形尺寸(mm) | 5980×1950,2100×2470,2525 | 轮胎数 | 6 |
钢板弹簧片数 | 12/6+7 | 前轮距(mm) | 1550,1575 |
燃料种类 | 柴油 | 后轮距(mm) | 1495,1590 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
F2.8NS6B150 | 北京福田康明斯发动机有限公司 | 2780 | 110 |
整车主要参数：
外廓尺寸 | 6265×2015×3060mm |
最大总质量 | 7750kg |
载液量 | 载水2400kg |
最高车速 | 100km/h |
消防泵额定流量 | 30L/s 1.0MPa |
消防炮额定流量 | 水罐车：30L/s 1.0MPa |
消防炮射程 | 水罐车：≥55m |
比功率 | 110/7.75=14.19 |
接近角/离去角 | 24°/15° |
底盘：
型号 | BJ2081VEJDS |
|
制造商 | 北汽福田汽车股份有限公司 | |
发动机额定功率 | 110kw | |
发动机排量 | 2780ml | |
发动机排放标准 | GB17691-2018国Ⅵ | |
驱动形式 | 4×4 | |
轴距 | 3360mm | |
最大允许总重 | 8350kg | |
最小转弯半径 | ≤7m | |
变速箱 | 手动 | |
取力器 |
乘员室 ：
结构 | 平头、两门，单排 |
|
司乘人员数 | 2人 | |
驾驶员位置 | 左置 | |
设备 | 原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、 警报器； 2、 取力器控制开关及指示灯； 3、 附加电源开关； |
上装性能参数

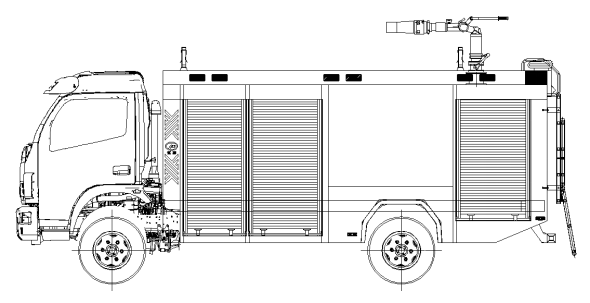

总体布置 | 整车由消防员乘员室和车身两大部分组成，车身布置采用内藏罐式结构，左右两侧为器材箱，中部为水罐，器材箱后部为泵房。 |
工艺要求 | 所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。 |
| |
器材箱和泵室：
结构 | 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。 |
|
器材箱 | 器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒 | |

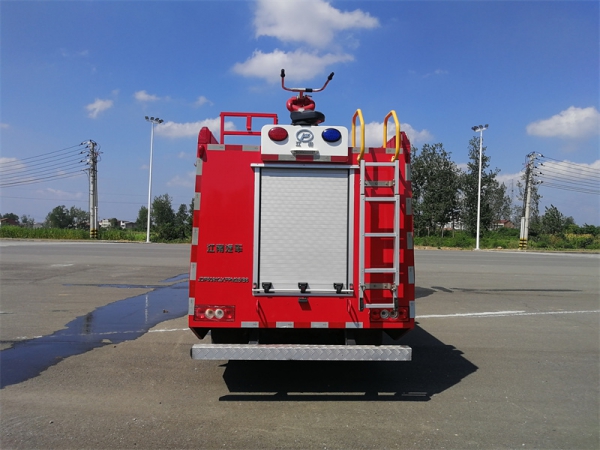

泵房 | 泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。 | |
爬梯及上车拉手 | 后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
|
水罐： | ||
容量 | 2400kg |
|
材质 | 优质碳钢，厚度为3mm | |
结构 | 内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理 | |
罐体固定 | 与底盘车架弹性连接 | |
罐体设置 | 人孔：设直径460mm人孔1个，带有快速锁定/开启装置 | |
溢流口：设DN65溢流口1个 | ||
放余水口：设1个DN40水罐放余水口，配球阀 | ||
注水口：在水罐左右两侧各接1只DN65接口 | ||
进出水口：设1个水罐到水泵进水管，DN100阀门，手动控制，设1个水泵至水罐充水管，DN65阀门，手动控制 | ||
水泵：
型号 | CB10/30-RS型低压车用消防泵 |
|
形式 | 低压离心式 | |
额定流量 | 30L/s @1.0MPa | |
出口额定压力 | 1.0MPa | |
最大吸深 | 7m | |
引水装置 | 活塞式真空泵 | |
引水时间 | 最大吸深时≤50s |
管路系统：
管道材质 | 优质无缝钢管 |
|
吸水管路 | 泵房后侧设一个DN100吸水口 | |
注水管路 | 水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 | |
出水管路 | 泵房左右两侧各设1个DN80出水口，带截止阀和扪盖 | |
冷却水管路 | 配有冷却取力器的冷却水管路及控制阀 |
车载水炮：
型号 | PS30W |
|
制造商 | 成都威斯特消防机械有限公司 | |
回转角度 | 360°水平回转 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+60° | |
流量 | 30L/S | |
射程 | ≥55m |
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制 | 水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
泵室内控制 | 上装总电源开关、参数显示、状态显示 |
电气设备：
附加电气 | 设独立电路 | |
辅助照明 | 消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 | |
频闪灯 | 车身两侧安装红、蓝两色频闪灯 | |
警示装置 | 长排全红警灯，安装在驾驶室顶部 | |
警报器，其控制盒在驾驶员前下方 | ||
火场照明 | 上装后部安装35W消防探照灯1个 |
表面处理：
面漆 | 优质国产漆 |
颜色 | 车体外表面主色为RO3消防红 |
器材配备（标配）：
1 | 吸水管 | 100×4米 | 2 | 根 | 螺纹式 |
2 | 滤水器 | FLF100 | 1 | 件 | 螺纹式 |
3 | 分水器 | FII65/65×2-1.6 | 1 | 件 | 内扣式 |
4 | 集水器 | JII100/65×2-1.0 | 1 | 件 | 内扣式 |
5 | 水带 | 13-65-20 | 4 | 盘 | 低压；内扣式 |
6 | 水带 | 13-65-20 | 4 | 盘 | 低压；内扣式 |
7 | 异径接口 | KJ65/80 | 2 | 件 | 内扣式 |
8 | 水带包布 | DT-SB | 4 | 件 | |
9 | 水带挂钩 | 4 | 件 | ||
10 | 地上消火栓扳手 | QT-DS1；长400 | 1 | 件 | |
11 | 地下消火栓扳手 | 长860 | 1 | 件 | |
12 | 吸水管扳手 | FS100 | 2 | 件 | |
13 | 直流开关水枪 | QZG3.5/7.5；65 | 1 | 支 | 低压；内扣式 |
14 | 直流开花水枪 | QZK3.5/7.5；65 | 1 | 支 | 低压；内扣式 |
15 | 泡沫枪 | PQ4/0.7Z | 1 | 支 | |
16 | 泡沫外吸液管 | 40*2700 | 1 | 件 | |
17 | 灭火器 | 3kg | 1 | 具 | |
18 | 消防腰斧 | 长390 ；GF-285 | 1 | 件 | |
19 | 橡皮锤 | 1 | 件 | ||
20 | 可充电式手提照明灯 | 1 | 件 |
