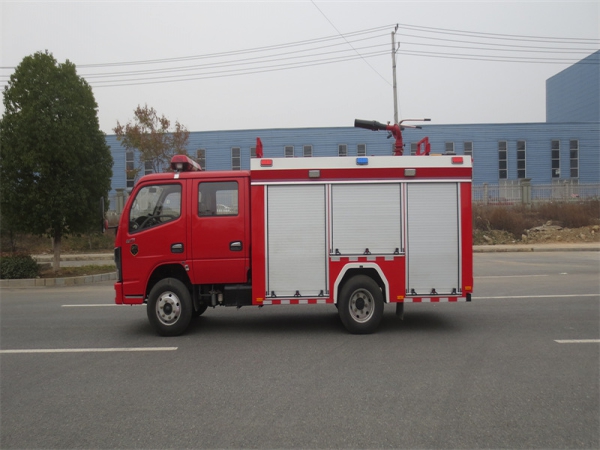

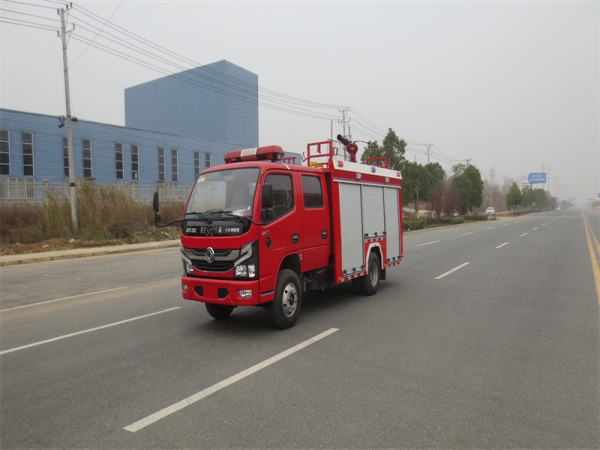

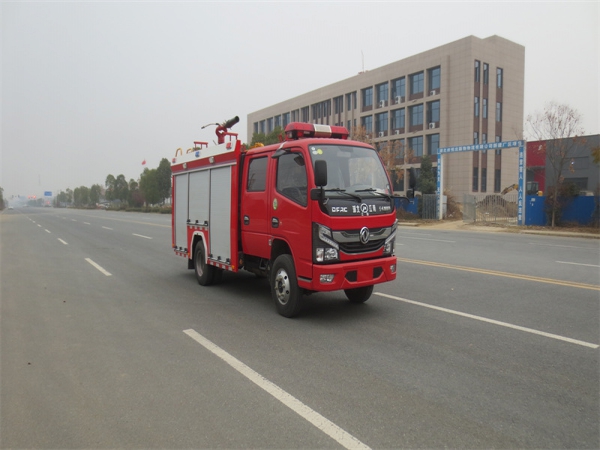

【东风2.5水罐消防车技术参数】 | |||
产品名称 | JDF5073GXFSG20/E6型水罐消防车 | ||
总质量(Kg) | 7100 | 罐体容积(m3) | 2.35 |
额定载质量(Kg) | 2350 | 外形尺寸(mm) | 6330×1980×2880 |
整备质量(Kg) | 4375 | 驾驶室准乘人数(人) | 2+3 |
接近角/离去角(°) | 24/13 | 前悬/后悬(mm) | 1040/1900 |
轴数 | 2 | 轴距(mm) | 3308 |
轴荷(Kg) | 2380/4720 | 最高车速(Km/h) | 90 |
其它 | 随底盘选装驾驶室;后伸:82mm;罐体容积:2.35立方米;罐体尺寸(长×宽×高):2180×1000×1130(mm);ABS型号/厂家:ABS/ASR-24V-4S/4M/襄阳东风隆诚机械有限责任公司;侧面防护及后下部防护装置材料材质:Q235,侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接,断面尺寸(宽×高):100×100(mm),离地高度:390mm;主要专用装置有消防泵,消防炮. | ||
【底盘技术参数】 | |||
底盘型号 | EQ1075DJ3CDF | 底盘名称 | 载货汽车底盘（二类） |
商标名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
外形尺寸(mm) | 5845×1980×2160 | 轮胎数 | 6 |
接近角/离去角(°) | 24/13 | 轮胎规格 | 7.00R16,7.00R16LT 14PR |
钢板弹簧片数 | 6/6+5,3/3+3,6/4+3,6/5+2,6/3+3 | 前轮距(mm) | 1521 |
燃料种类 | 柴油 | 后轮距(mm) | 1498,1586,1670 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
Q23-115E60 | 安徽全柴动力股份有限公司 | 2300 | 85 |
一、整车主要参数
外廓尺寸 | 6330×1980×2880mm |
最大总质量 | 7100kg |
载液量 | 水罐车载水2350kg |
最高车速 | 90km/h |
消防泵额定流量 | 30L/s 1.0MPa |
消防炮额定流量 | 水罐车：30L/s 1.0MPa |
消防炮射程 | 水罐车：≥55m |
比功率 | 90/7.1=12.67 |
接近角/离去角 | 24°/13° |
二、底盘
1、 底盘主要参数
型号 | EQ1075DJ3CDF |
|
制造商 | 东风汽车股份有限公司 | |
发动机额定功率 | 85kw | |
发动机排量 | 2000ml | |
发动机排放标准 | GB17691-2018国Ⅵ | |
驱动形式 | 4×2 | |
轴距 | 3308mm | |
最大允许总重 | 7360kg | |
最小转弯半径 | ≤7m | |
变速箱 | 手动 | |
取力器 | 夹心 |
2、乘员室
结构 | 平头、四门，原装双排 | |
司乘人员数 | 2+3人 | |
驾驶员位置 | 左置 | |
设备 | 原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、 警报器； 2、 取力器控制开关及指示灯； 3、 附加电源开关； |
三、 上装结构及性能参数

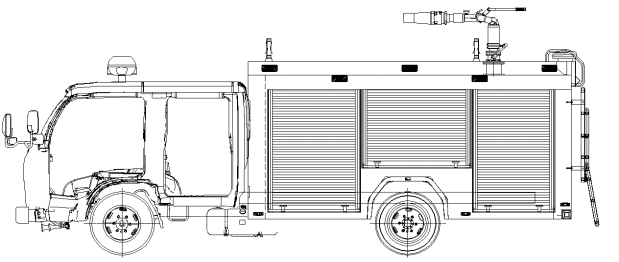

总体布置 | 整车由消防员乘员室和车身两大部分组成，车身布置采用内藏罐式结构，左右两侧为器材箱，中部为水罐，器材箱后部为泵房。 |
工艺要求 | 所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。 |
| |

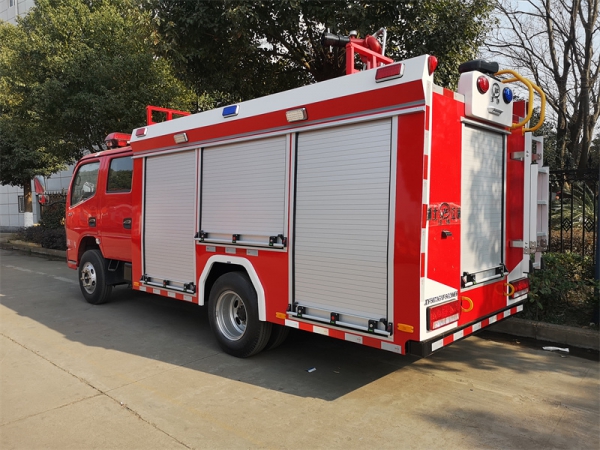

1、 器材箱和泵室
结构 | 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。 | |
器材箱 | 器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒 | |
泵房 | 泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。 |  |
爬梯及上车拉手
| 后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
|
2、水罐 | ||
容量 | 2350kg |
|
材质 | 优质碳钢，厚度为3mm | |
结构 | 内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理 | |
罐体固定 | 与底盘车架弹性连接 | |
罐体设置 | 人孔：设直径460mm人孔1个，带有快速锁定/开启装置 | |
溢流口：设DN65溢流口1个 | ||
放余水口：设1个DN40水罐放余水口，配球阀 | ||
注水口：在水罐左右两侧各接1只DN65接口 | ||
进出水口：设1个水罐到水泵进水管，DN100阀门，手动控制，设1个水泵至水罐充水管，DN65阀门，手动控制 | ||
1、水泵
型号 | CB10/30-XZ型车用消防泵 |  |
形式 | 离心式 | |
额定流量 | 30L/s @1.0MPa | |
出口额定压力 | 1.0MPa | |
最大吸深 | 7m | |
引水装置 | 活塞式真空泵 | |
引水时间 | 最大吸深时≤50s |
1、 管路系统
管道材质 | 优质无缝钢管 |  |
吸水管路 | 泵房后侧设一个DN100吸水口 | |
注水管路 | 水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 | |
出水管路 | 泵房左右两侧各设1个DN80出水口，带截止阀和扪盖 | |
冷却水管路 |
五、灭火装置
1、车载水炮
型号 | PS30W |  |
制造商 | 成都威斯特消防机械有限公司 | |
回转角度 | 360°水平回转 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+60° | |
流量 | 30L/S | |
射程 | ≥55m |
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制 | 水泵脱挂档、警灯警报、照明及信号装置控制等 |  |
泵室内控制 | 上装总电源开关、参数显示、状态显示 |
七、电气设备
附加电气 | 设独立电路 |
|
辅助照明 | 消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 | |
频闪灯 | 车身两侧安装红、蓝两色频闪灯 | |
警示装置 | 长排全红警灯，安装在驾驶室顶部 | |
警报器，其控制盒在驾驶员前下方 | ||
火场照明 | 上装后部安装35W消防探照灯1个 |
八、表面处理
面漆 | 优质国产漆 |
颜色 | 车体外表面主色为RO3消防红 |
