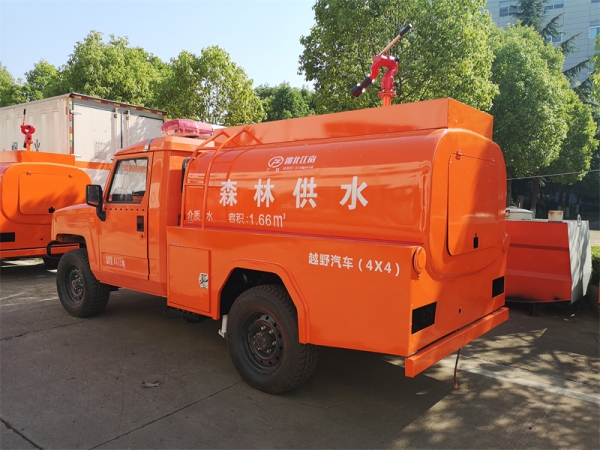

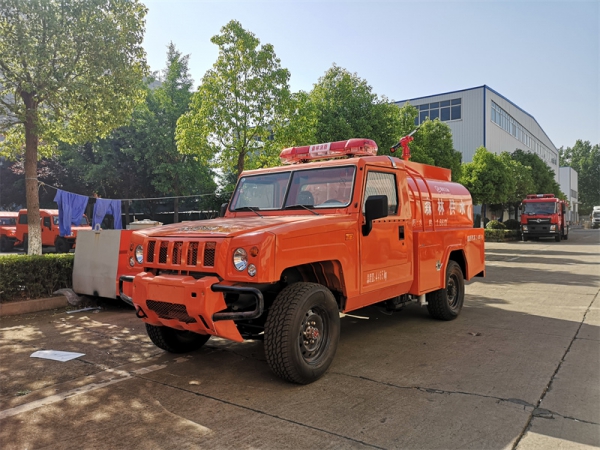

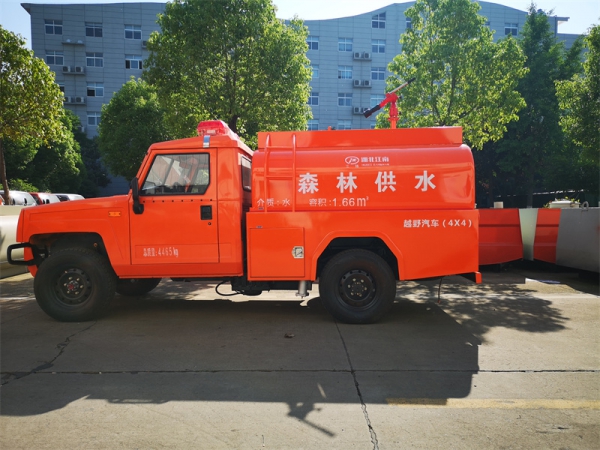

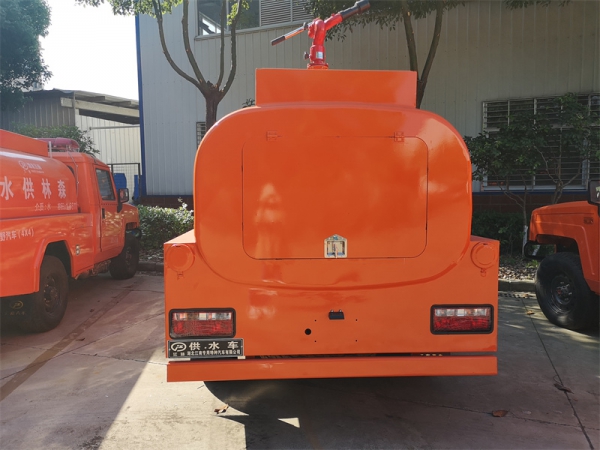

1.6吨森林供水消防车
主 要 性 能
序号 | 项 目 | 配置/参数 | ||
1 | 底盘 | 底盘型号 | BAW2043HHS42D | |
发动机型号/功率(KW) | YCY24140-60A/103KW | |||
轴 距(mm) | 3035 | |||
乘员数(含驾驶员) | 2 | |||
最高车速(km/h) | 120 | |||
2 | 尺寸参数 | 外廓尺寸(mm) | 长 | 5000 |
宽 | 1870 | |||
高 | 2080 | |||
悬长(前悬/后悬)(mm) | 775/1190 | |||
3 | 质量参数 | 整备质量(kg) | 整车 | 2500 |
满载质量(kg) | 整车 | 4465 | ||
前 轴 | 1570 | |||
后 桥 | 2895 | |||
4 | 罐体 | 容量 L/Kg | 水 | 1920/1835 |
外形尺寸 长×宽×高(mm) | 水罐 | 1500×1500×1000 | ||
5 | 洒水泵 | 型号 | 76QSB-45/60 | |
特性 | 自吸离心式 | |||
流量(m3/h) | 45 | |||
扬程(m) | 60 | |||
功率 | 11kw | |||
6 | 水路 | 水 | 额定流量 (L/S) | 30 |
额定喷射压力 kPa) | ≤700 | |||
射程 (m) | 45 |
详细描述
一、 整车
1. 外廓尺寸:5000 mm×1870 mm×2080 mm
2. 乘员人数: 2
3. 水罐:容积1920 L
4. 水泵:流量30L/7MPa
1. 水炮:流量30L/S@0.7MPa,射程不小于45m。
一、 底盘
1. 型号:BAW2043HHS42D
2. 驱动型式:4×4
3. 轴距:3035mm
4. 发动机:型号为YCY24140-60A,直列四缸、水冷、高压共轨、增压中冷柴油发动机
●额定输出功率为:103KW
●排放标准:国Ⅵ
5. 变速箱:机械式手动变速箱,5个前进档
6. 分动箱:四驱机械手动,全驱/后驱两挡转换
7. 转向系统:左置,液压助力转向,方向盘高度和角度可调
8. 制动系统
●行车制动:真空助力制动
● 驻车制动:中央鼓式制动
●辅助制动:发动机排气制动
9. 最高车速:120km/h
10. 取力器:底盘自带取力器,电磁阀控制,飞溅润滑。
二、 驾乘室
1. 结构:整体钢骨架焊接平头驾驶室,固定型。
2. 布局:单排双门,乘员人数为2。
3. 设备:除原车设备外,还装有取力器开关、侧标志灯开关、手油门等。
三、 上装
(一) 罐体
1. 容积:1920L(水)。
2. 结构:
●方圆焊接结构,内设分仓隔板。
●人孔及人孔盖1套,直径φ500 mm。
●注水管位于罐体右边,通径为DN65。
●排污管1个,位于罐体底部,通径为DN40。
3. 材质:采用优质碳钢材料焊接而成,筒体厚度为3mm,封头厚度为4mm。内壁全部做防腐处理,经久耐用。
4. 设备:
人孔盖:带快速锁紧及开启装置,开启快捷、安全
●排污阀:手动控制
(一) 器材箱
1. 结构:
●箱体为方圆焊接结构,与前端水罐为整体滚压成型。
●根据器材固定需要,配置铝合金型材固定架或隔板。
2. 材质:为优质碳钢材料。
3. 仓门:后双开门,。
4. 爬梯:罐体左前侧配备可供消防人员上下的爬梯。
一、 泵及水路系统
1. 洒水泵:
型号:76QSB-45/60自吸离心式
流量:45(m3/h)
扬程(m):60
功率:11kw
2. 洒水枪(选装)
●安装位置:器材箱顶部
●流量及压力:30L/S@0.6MPa
●射程:不小于45m
●旋转角度:360°
●俯仰角;-15°~60°
3. 管路
●罐吸水管路:DN50,带手动阀。
●外吸水管路:DN50,侧置向外。
●水枪出水管路: DN65,带止回阀,顶置向上。
●水带出水管路: 2×DN65,带手动球阀,侧置。
●泵往罐注水管路:DN50,带手动球阀,侧置向外。
●消防栓注水管路:DN65,带管牙扪盖,罐体右侧。
●放余水管路:位于泵、罐体及管路的最低处,以防泵、罐及管路等在低温状态下冻裂。
4. 路面作业功能:安装前冲后洒路面作业装置。
5. 电气系统
1. 车辆两侧装有1个符合国家标准的侧标志灯。
2. 尾部装有符合国家标准的示廓灯、组合尾灯和牌照灯。
二、 器材配备及布置
1. 配备原则
●客户有特殊需求时,根据客户的需求配备
●客户没有特殊需求时,按照公司的企业标准配备
三、 随车基本配备清单
序号 | 名 称 | 数 量 | 序号 | 名 称 | 数 量 |
1 | 吸水胶管 | 2根 | 2 | 底盘专用工具 | 1付 |
3 | 吸水管扳手 | 2个 |
